HOME > 사업분야 > 제연T.A.B

제연T.A.B

1. 정의

제연설비의 Testing, Adjusting and Balancing의 약칭으로 제연 T.A.B.절차서에 따라 관련된 모든 부분의 발주설계도서를 검토하고 관련자와 사전협의하여 설계를 적정화하며, 시설의 설치 및 운전상태와 풍량 · 풍속 · 차압을 측정하고 문제요소를 찾아내어 조정함으로써 제연설비의 적정성능을 확보토록 하는 소방업무의 한 분야를 말한다.

2.대상설비

가. 거실 제연설비
나. 특별피난계단의 계단실 및 부속실 제연설비
다. 비상용승강기 승강장 제연설비

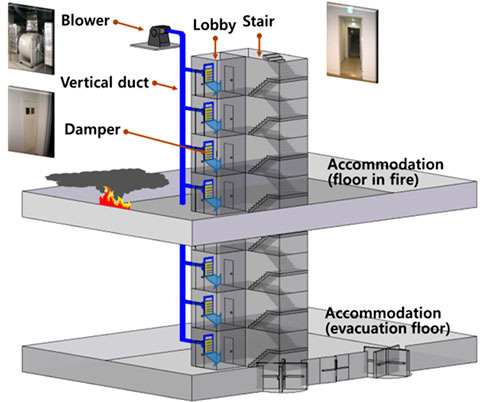

부속실 제연설비

그림. 부속실 제연설비

3.수행업무 범위

가. 제연계통의 풍량분배에 대한 시스템 검토
나. 제연설비가 설계도서에 부합되도록 설치되어 있는지의 현장설치 상태 확인
다. 제연구역의 외기의 급기, 연기 배출 및 공기분배계통의 설계기준을 유지할수 있는 전체 계통의 조정
라. 송풍기 성능확인 및 자동제어 작동상태 확인
마. T.A.B 결과에 대한 종합 보고서 작성

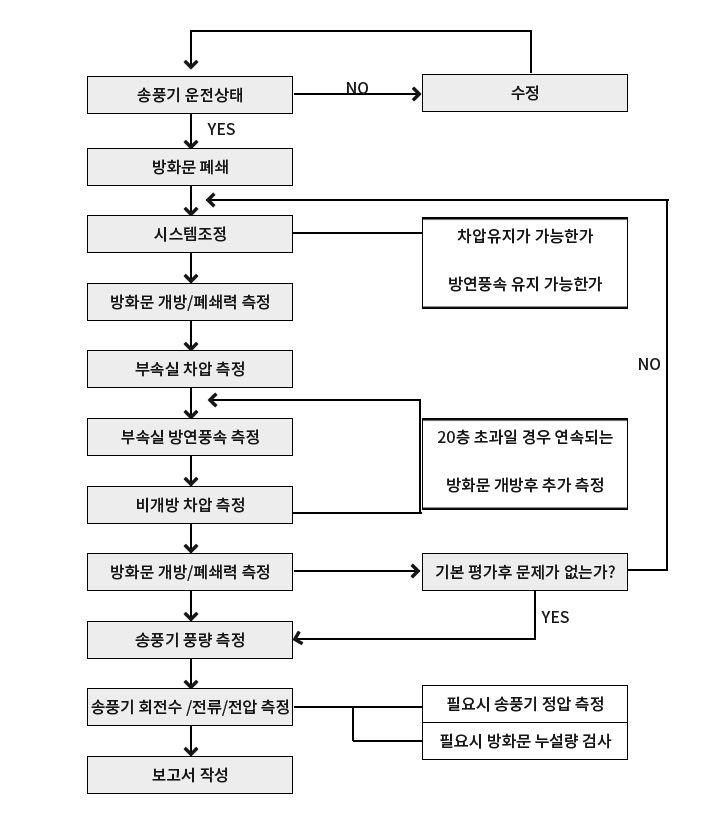

4.성능시험

성능시험

5.측정장비

측정장비
장비명 형식(MODEL) 측정범위 최대측정오차

회전수측정기

TM-5010

6.0-9999.9rpm

± 0.01% ± 1digit

rpm m/min

디지털식 공기온도측정기

TESTO 108

-50 ~ +300℃

± 0.5℃

전류/전압 측정기

TM-13R

400 Amps

± 2%

차압계

TSI AXD610

-3735~+3735pa

± 1Pa

풍속계

TESRO 425

0 ~ 20m/s

0 ~ 20m/s

푸쉬풀 게이지

FG-5020

20kg / 196.10N

± 0.5% ± 2digit

피토관

L Type

23“36”48“60”

-

후드형 풍량계

TESTO 420

40 ~ 4000㎥/hr

± 3%

연막발생기

SFM-400

2000CU.FT/min

-

덕트누설시험기

PAN-341

2,500 pa

-



6.주요 측정장비 사진

후드형 풍량계 회전수 측정기 차압계
▲후드형 풍량계
▲회전수 측정기
▲차압계
풍속계 연막발생기 푸쉬풀게이지
▲풍속계
▲연막발생기
▲푸쉬풀게이지

7.측정 사진

풍량측정 동압측정

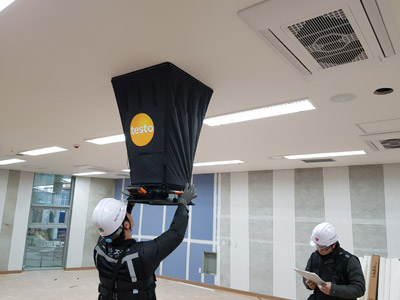

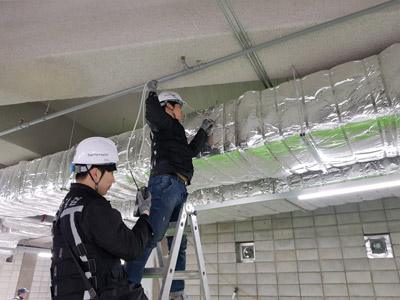

▲풍량측정
▲동압측정
회전수측정 유속측정

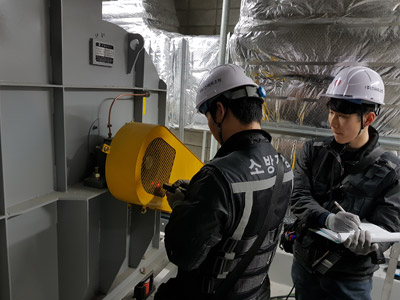

▲회전수측정

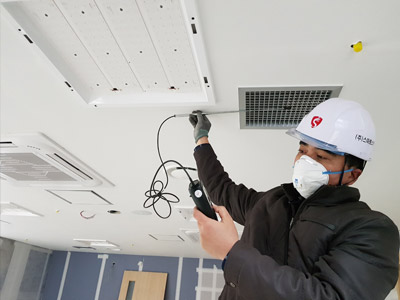

▲유속측정
차압측정 폐쇄측정
▲차압측정

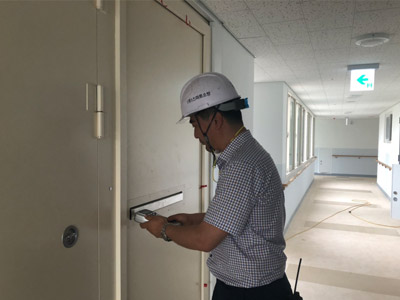

▲폐쇄측정
방연풍속측정 전류측정

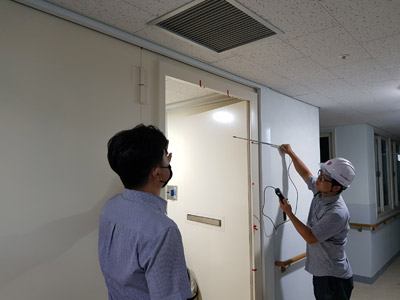

▲방연풍속측정

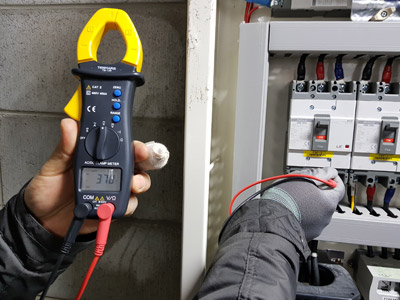

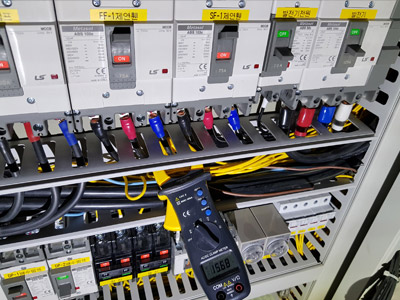

▲전류측정
전압측정 댐퍼조정
▲전압측정

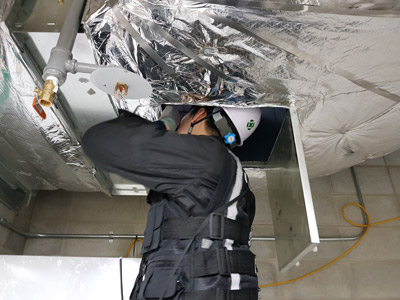

▲댐퍼조정
